活性炭废气净化器安装管件长度的科学选择指南

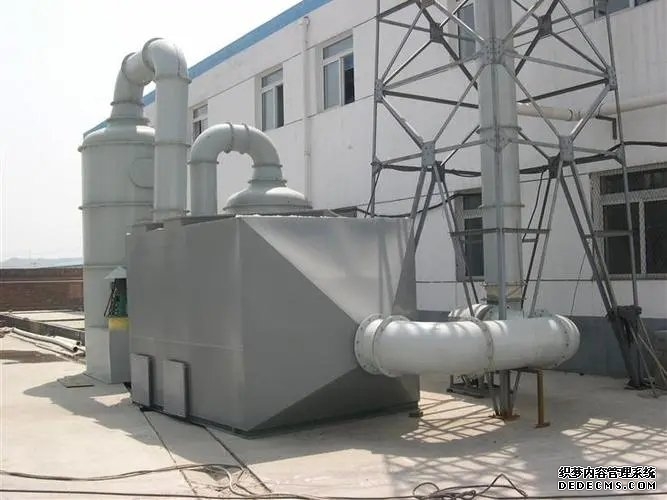

在工业废气治理***域，活性炭吸附装置因其高效、经济的***性被广泛应用。然而，许多企业在设备安装过程中忽视了一个关键细节——连接管件的长度选择。不合理的管件长度不仅会降低净化效率，还可能引发安全隐患。本文将从技术原理、设计规范和实际操作三个维度，系统阐述如何科学确定活性炭废气净化器的安装管件长度。
一、管件长度对净化效率的影响机制
1. 气流速度与接触时间的平衡
根据《***气污染控制工程》理论，废气在管道内的流速应控制在815m/s范围内。当管件过长时，系统阻力增加导致流速下降，可能造成污染物在管道内沉积；而管件过短则会使气流速度超过临界值，减少废气与活性炭层的接触时间，直接影响吸附效率。某汽车制造厂实测数据显示，当管道长度从3米增至6米时，苯系物去除率由92%提升至97%，但继续延长至10米后，因压力损失过***反而导致去除率下降至89%。
2. 温度变化的传导效应
实验表明，每增加1米未保温管道，废气温度约下降23℃。对于处理高温废气（＞50℃）的工况，过长的裸露管道会导致进入吸附箱的废气温度低于***吸附区间（4060℃），使活性炭工作容量下降15%20%。建议高温工况下，管道长度不宜超过设备出口与净化器入口间距的1.5倍。
二、核心参数计算方法
1. 基础长度计算公式
L = (Q/(πr²v)) × K
其中：
L：推荐管件长度（米）
Q：***工况风量（m³/h）
r：管道半径（m）
v：经济流速（取12m/s）
K：修正系数（考虑弯头、变径等，一般取1.21.5）
示例：某涂装线VOCs处理量为8000m³/h，选用DN500管道，计算得基础长度为18.8米，经K=1.3修正后，实际安装长度应控制在24.4米以内。
2. 压力损失校核
采用DarcyWeisbach公式进行验证：
ΔP = f×(L/D)×(ρv²/2)
其中摩擦系数f需根据雷诺数Re查表确定。建议总压力损失不超过风机全压的15%，否则需调整管径或缩短长度。
三、现场安装的关键控制点
1. 空间布局***化原则
***先采用"U型"走管替代"Z型"布局，可减少20%有效长度
垂直段高度差不应超过设备接口标高的10%
水平管道需保持0.5%1%的倾斜坡度，防止冷凝水积聚
2. ***殊工况应对方案
含尘废气：建议每6米设置检修口，总长度不超过30米
腐蚀性气体：使用FRP材质管道时，长度不宜超过15米（受材料强度限制）
防爆场所：法兰连接间距不得***于6米，确保静电导出可靠性
四、常见错误案例分析
1. 某化工企业RTO炉后处理系统
原设计管道长度45米，运行后发现活性炭层过早饱和。经检测，沿程压力损失达3.2kPa，远超设备要求的2.5kPa限值。改造方案：将管道分为两路并联，单路长度控制在20米，系统压降降至1.8kPa，耗材更换周期延长40%。
2. 家具喷涂车间除味装置
为节省空间采用螺旋式盘管，虽然物理长度仅8米，但局部阻力系数增***至普通管道的3倍。改进措施：改用渐扩管+导流片组合，有效长度缩减至5米，能耗降低18%。
五、维护管理建议
1. 建立"长度效率"台账，每月记录不同工况下的运行数据
2. 新装或改造后，应进行荧光示踪测试，观察气流分布均匀性
3. 定期检查伸缩节状态，防止热胀冷缩造成管道变形
结语：
正确选择活性炭废气净化器的管件长度，本质上是在流体力学规律与工程实践之间寻找******解。这需要设计人员既掌握理论知识，又熟悉现场条件，通过***计算与灵活调整，实现净化效率与运行成本的***平衡。随着CFD模拟技术的普及，未来可通过数字孪生模型进行预装调试，进一步提升安装精度。
